openwrt-pulse：我们做了一个开源 OpenWrt 实时流量面板，谁在占带宽一眼看清

家里网突然变卡，打开 LuCI 只能看到一条总流量曲线，到底是哪台设备在下载、哪个摄像头在上传，还是看不出来。所以我们自己写了一个。

先说明：openwrt-pulse 是 Baffox 自己开发并开源的项目，MIT 协议，代码托管在 GitHub。本文介绍它是什么、能做什么、两种固件怎么安装，也会把目前的限制和安全注意事项讲清楚。

openwrt-pulse 是什么

openwrt-pulse 是一个 OpenWrt 路由器的实时流量面板。打开一个网页，就能看到流量从互联网经过路由器、交换机、无线 AP 流向每一台设备，每秒刷新一次，谁在用带宽、用了多少，一眼就能看出来。

它由两部分组成：

• 前端：纯静态网页，原生 JavaScript 加 SVG，不需要构建，体积约 60 到 90 KB。可以装在路由器上，也可以直接在电脑上双击打开。
• 采集器：路由器上的一个 CGI 脚本，只在浏览器请求时运行，不常驻内存。它读取系统里的接口计数、DHCP、无线客户端、WireGuard 和连接跟踪信息，返回累计字节数，由前端算出实时速率。

界面布局参考了 MikroTik 路由器的开源面板 routeros-lanpulse，但所有代码都是我们独立编写的，没有复制它的源码和资源，仓库里的 NOTICE 文件有说明。

为什么要做它

OpenWrt 自带的统计功能能用，但不好用：

• LuCI 自带的实时图表太简单：只能按接口看总流量，看不出是哪台设备在用。
• 按设备统计的插件大多是累计值：比如 nlbwmon，看的是今天、这个月每台设备总共用了多少，不是“现在这一秒”谁在跑满带宽。
• 好看的方案门槛高：Bandix 需要较新的内核，ntopng 这类专业工具对家用路由器来说太重。
• 老固件没人管：很多人手里的京东云、红米等高通机器跑的是 QWRT 这类基于 OpenWrt 19.07 的固件，还开着 NSS 硬件加速，常见的统计插件要么装不上，要么数据不准。

我们想要的很简单：一个页面，1 秒刷新，看清每台设备的实时速率，新设备上线、连接数暴涨、WireGuard 掉线都能马上看到。

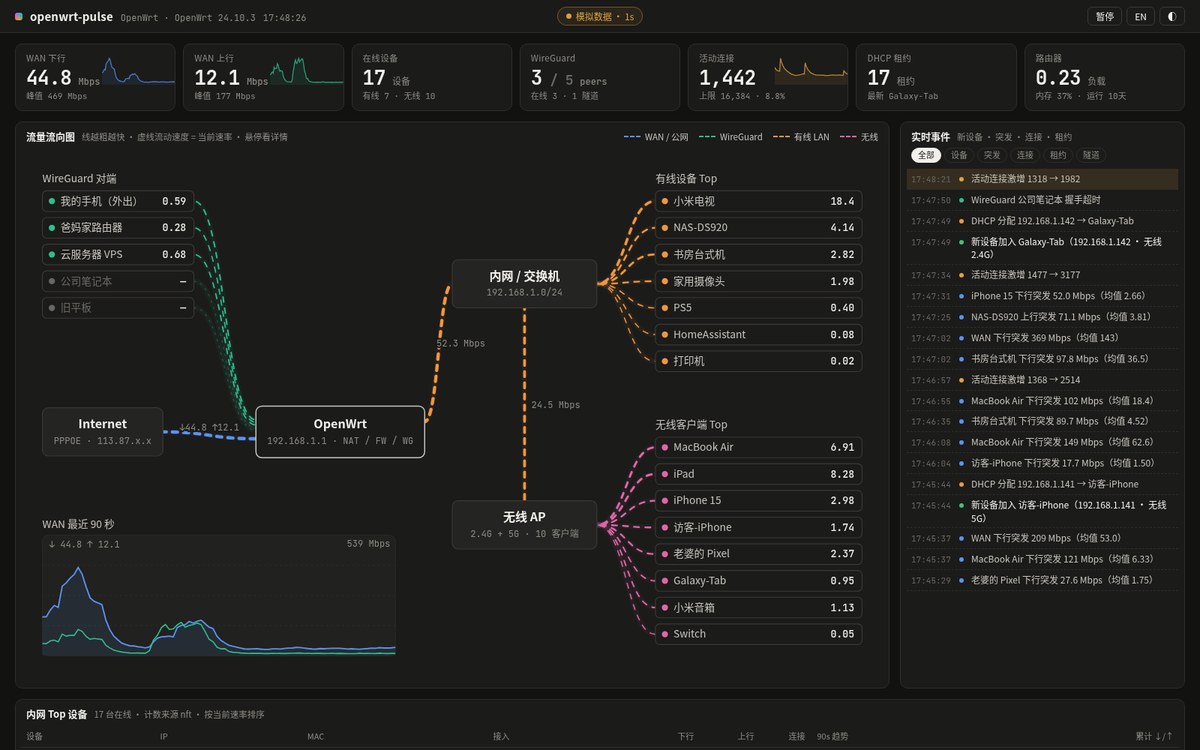

主要功能

• 顶部指标卡：WAN 下行和上行速率（带峰值和 90 秒曲线）、在线设备数、WireGuard 对端、活动连接数、DHCP 租约、路由器负载和内存。
• 流量流向图：Internet、路由器、内网交换机、无线 AP、各设备依次连线，虚线按速率流动，颜色区分公网、WireGuard、有线和无线。
• 实时事件流：新设备上线、DHCP 分配、流量突发、连接数激增、WireGuard 握手超时和重连。
• 底部表格：内网 Top 设备（带 90 秒趋势）、WireGuard 对端列表、接口状态。

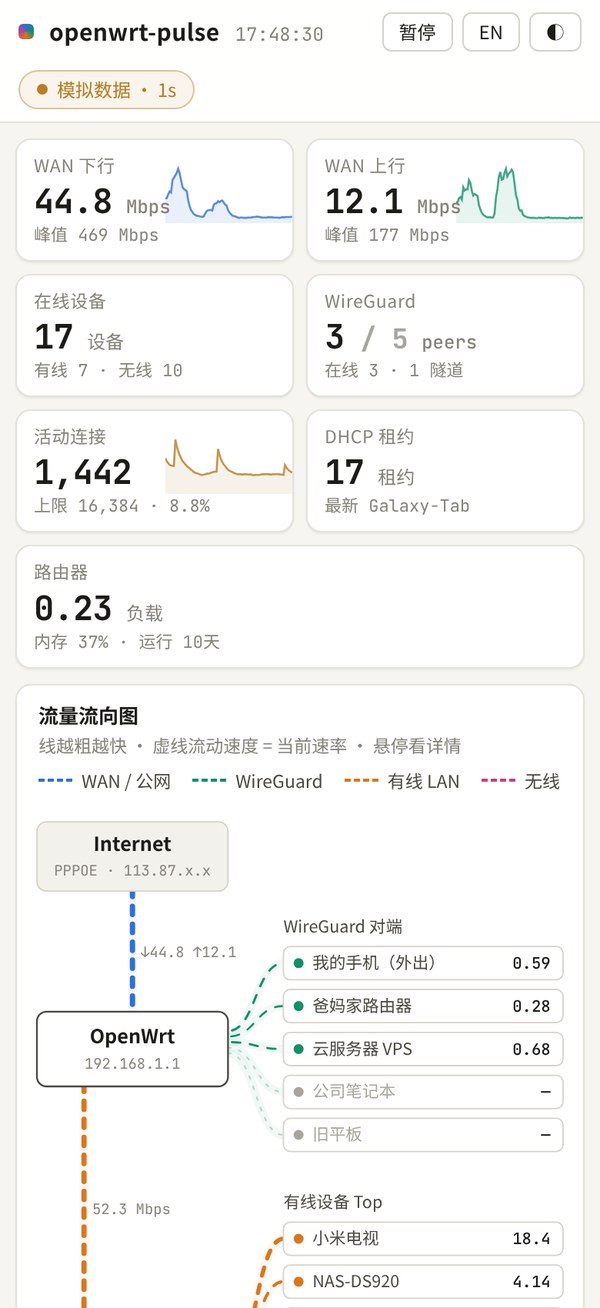

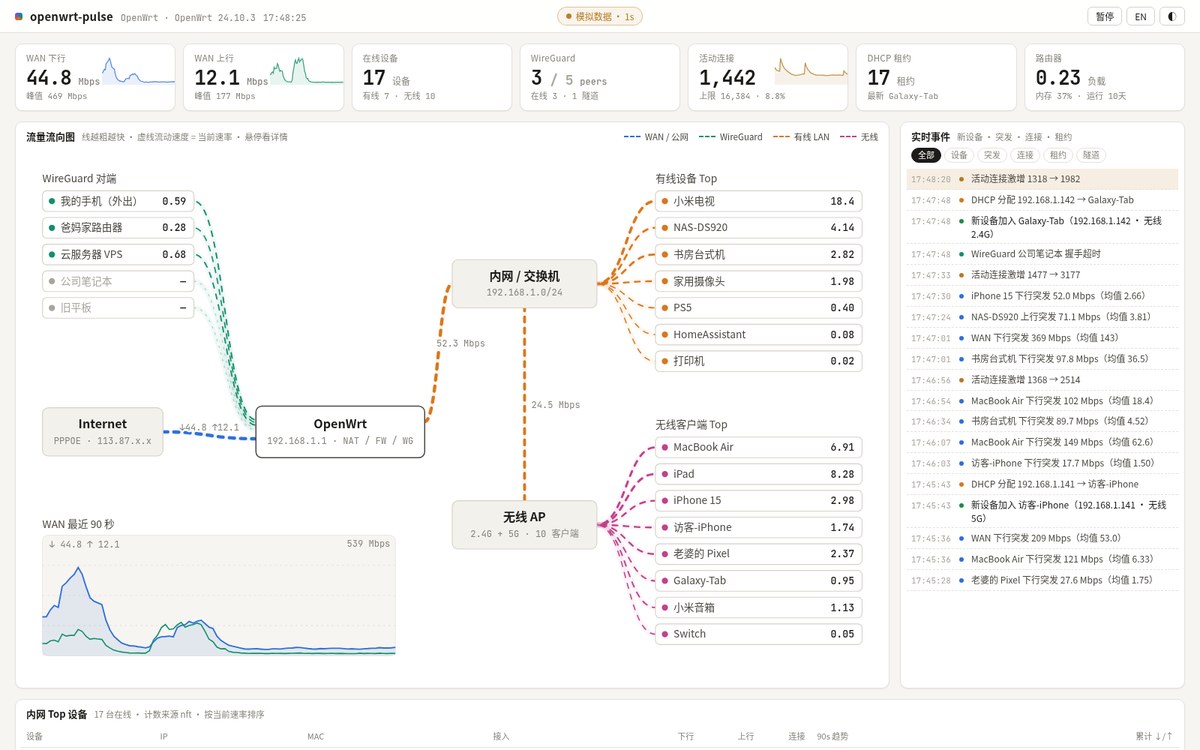

• 使用体验：1 秒刷新，中文和英文切换，亮色和暗色主题，手机上流向图自动改成竖排。

两种采集器，覆盖新旧固件

两个采集器输出同一套 JSON，前端完全通用。Lua 版已经在一台运行 QWRT 固件的京东云 AX1800 Pro（高通 IPQ6018，内核 4.4，开着 NSS 和 ECM 硬件加速）上真机跑过；现代 OpenWrt 版目前只做过离线测试和模拟数据测试，还没有大规模真机验证，欢迎大家反馈。

先看效果：不用路由器也能跑

在电脑上克隆仓库，用 Python 起一个本地网页服务，然后在浏览器打开 http://127.0.0.1:8765/?mock=1 就能看到演示数据：

git clone https://github.com/liujiand-bt/openwrt-pulse.git
cd openwrt-pulse
python3 -m http.server 8765 --directory web

直接双击 web 文件夹里的 index.html 也会进入演示模式，并弹出“连接路由器”对话框。网址后面还可以加 lang=en 切换英文、theme=dark 切换暗色。

安装：现代 OpenWrt（23.05 / 24.10）

装了 LuCI 的固件一般已经自带 ucode、nftables 和 uhttpd，缺什么安装脚本会用 opkg 或 apk 自动补上。在电脑上把整个目录传到路由器，再在路由器上执行安装脚本：

# 在电脑上执行
scp -O -r openwrt-pulse [email protected]:/tmp/

# 登录路由器后执行
sh /tmp/openwrt-pulse/router/install.sh

安装完成后用浏览器打开 http://192.168.1.1/pulse/ 即可（192.168.1.1 换成你的路由器地址）。脚本会安装采集器、前端和配置文件，并创建一张只计数、不拦截任何流量的 nftables 表。如果检测到开着 flow offloading，脚本会提示你每设备速率会偏低。

装好后建议马上设置访问口令，例如生成一个随机口令并写入配置：

uci set pulse.main.token="$(head -c 12 /dev/urandom | md5sum | cut -c1-16)"
uci commit pulse
uci get pulse.main.token

卸载执行同目录下的 uninstall.sh。scp 加 -O 参数，是因为路由器上的 dropbear 不支持新版 OpenSSH 默认使用的 SFTP 协议。

安装：QWRT / OpenWrt 19.07（如京东云 AX1800 Pro）

这类机器往往只剩几百 KB 闪存空间，所以建议只在路由器上装采集器，约 32 KB，网页放在自己电脑上打开。

第一步，在电脑上打包。仓库暂时没有发布预编译的安装包，需要运行打包脚本，它会用 lua5.1 做一次语法检查：

tools/build-qwrt.sh

第二步，上传到路由器，先诊断再安装：

scp -O dist/pulse-qwrt.tar.gz [email protected]:/tmp/
ssh [email protected]
cd /tmp && tar xzf pulse-qwrt.tar.gz
sh /tmp/pulse-qwrt/diag.sh           # 只诊断，不安装
sh /tmp/pulse-qwrt/install.sh tmp    # 临时试用：全部放在内存里，重启就没了
sh /tmp/pulse-qwrt/install.sh        # 常驻安装：约 32 KB 写入闪存

诊断脚本会检查 Lua 模块、uhttpd、conntrack 字节统计、ECM 和 NSS、无线客户端、WireGuard 和 IPv6 邻居，最后做一个 5 秒对比：WAN 接口速率和 conntrack 统计到的速率差多少。跑诊断时最好让某台设备在测速，对比才有意义。

常驻安装会自动生成口令并打印出来，忘了可以用 uci get pulse.main.token 查看。装完建议重启一次路由器，因为 conntrack 字节统计只对之后新建的连接生效。

第三步，在电脑上双击安装包里的 web/index.html，在“连接路由器”对话框里填采集器地址 http://192.168.1.1/cgi-bin/pulse 和口令。地址和口令只保存在这台电脑的浏览器里。

更详细的步骤、ssh 报错处理和卸载方法，见仓库 router19 目录下的 INSTALL-QWRT.md。

目前的限制，先说清楚

安全：只在内网用

面板会显示设备名、IP、MAC 和 WireGuard 端点，这些都是不该公开的信息。

• 不要暴露到公网：不要给 80、443 或 8088 端口做端口转发。在外面想看，先用 WireGuard 连回家里。
• 一定要设口令：请求必须带上口令才返回数据。不过它是共享口令加明文 HTTP，只能防家里人随手打开，扛不住有针对性的攻击。
• 采集器只读：不改路由和防火墙规则（只有手动把计数方式改成 iptables 时，才会建一条只计数的链），WireGuard 私钥不会输出。

如果你在家里还跑着 NAS、网站等服务，可以搭配我们之前介绍的 Uptime Kuma，一个看实时流量，一个看服务在不在线。

优缺点

优点：

• 真正的每设备实时速率：1 秒刷新，不只是累计用量。
• 新旧固件都能用：现代 OpenWrt 和 QWRT 这类 19.07 老固件各有一套采集器。
• 很轻：采集器按需运行不常驻，QWRT 上只占约 32 KB 闪存，前端不需要构建。
• 自带诊断：老固件上先跑诊断脚本，就知道数据能不能准。
• 开源免费：MIT 协议，可以随便改。

缺点：

• 项目刚发布：现代 OpenWrt 还没有大规模真机验证。
• 硬件加速下有误差：NSS/ECM 下速率会滞后和跳动，开着 flow offloading 时每设备数据偏低。
• 不存历史：只看最近 90 秒，不能查“上个月谁用得最多”。
• 安装要用命令行：目前没有 ipk 包，也不能在 LuCI 里一键安装。

适合谁

• 想知道“现在是谁在占网速”的家庭和小办公室网管。
• 用京东云、红米等高通机器刷 QWRT，苦于没有好用流量统计的玩家。
• 用 WireGuard 连回家、想顺便看看对端在不在线的人。

如果你需要按天、按月统计每台设备的总用量，nlbwmon 更合适；需要深度分析每条连接、协议和应用，ntopng 更专业。

和同类方案对比

Bandix 的要求来自它的官方 README；ntopng 的内存要求来自官方硬件规格文档（小型网络 2 核、2 GB 内存起），大多数家用路由器达不到，通常要装在单独的机器上。另外，openwrt-pulse 能读取 Bandix 和 nlbwmon 的数据作为每设备计数来源，它们不冲突，可以一起装。

项目信息

项目刚刚发布，如果它对你有用，欢迎到 GitHub 点个 Star。你的路由器型号和固件跑不起来、数据对不上，也欢迎提 Issue，附上诊断脚本的输出（MAC 和公网 IP 已自动打码），我们会尽快适配。
